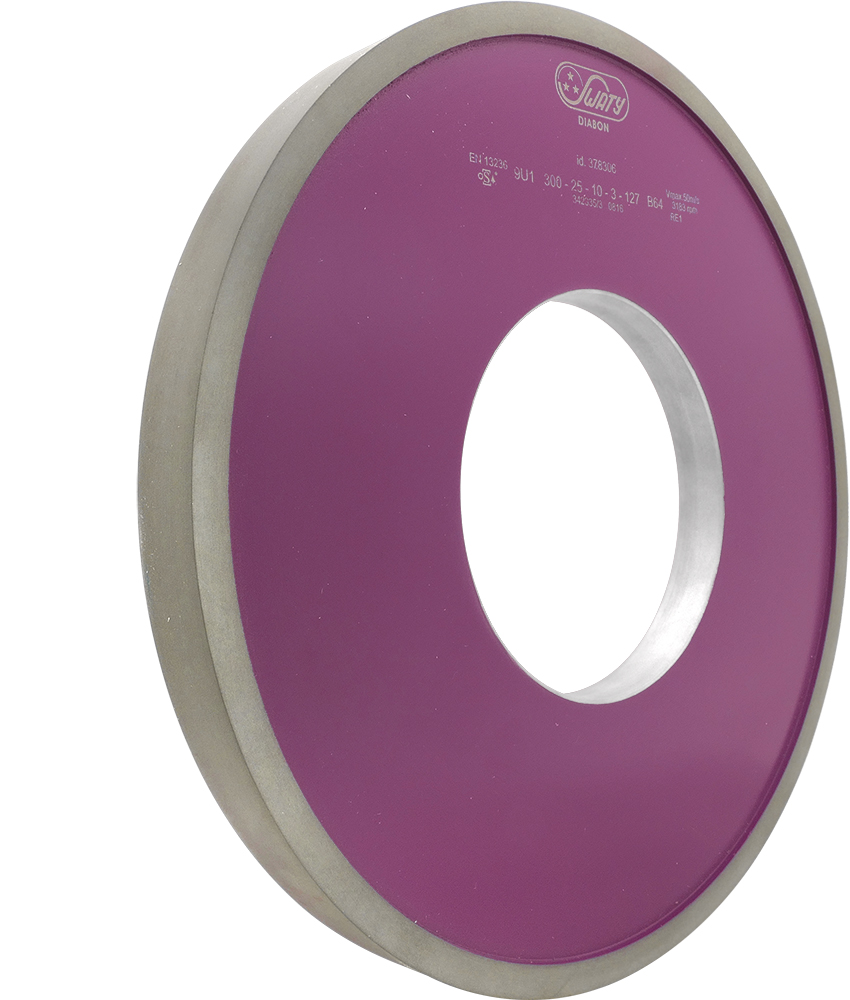

A palást és homlokfelületen működő szerszámaink a munkadarabok összetett felületeinek, vállak és sík felületek együttes megmunkálását biztosítják. Az eltérő köszörülési ívhossz figyelembevételével tervezzük meg a szerszámok szuperabrazív rétegének minőségét, ami a legtöbb esetben eltérő a homlok és palást felületen.
Elérhető alaptestek: alumínium, acél, karbon
Elérhető geometriák: 1C9, 9U1

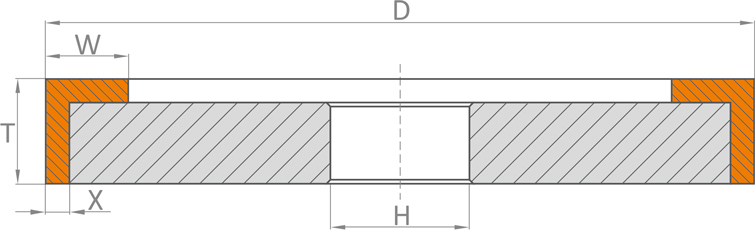

1C9 alak-
Egyenes palást- és homlokfelületen működő szuperabrazív korong
DxTxWxXxH
| Méretek | Kötés típusa | ||||||||
| D | T | W | X | H | Bakelit | Kerámia | Fém | Hibrid | Galván |
| 100 | 10 | 10 | 2 | * | • | • | |||
| 125 | 10 | 10 | 2 | * | • | • | |||
| 150 | 10/20 | 10 | 2/3 | * | • | • | |||
| 175 | 20/25 | 10 | 3/4 | * | • | • | |||
| 200 | 20/25 | 10 | 3/4 | * | • | • | |||
* A "*"-gal jelölt mezők egyedi igények alapján, előzetes egyeztetés során kerülnek meghatározásra.
Szabványos rétegvastagságok (X): 2mm / 3mm / 4mm.

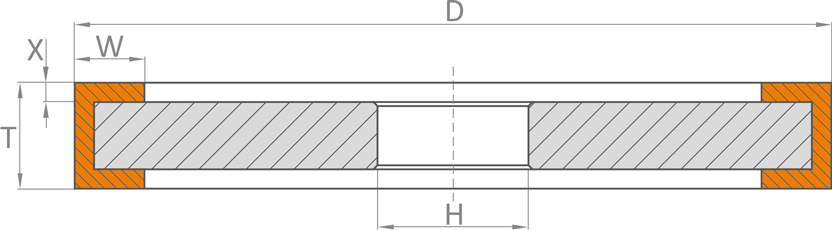

9U1 alak-
Egyenes palást- és homlokfelületen működő szuperabrazív korong
DxTxWxXxH
| Méretek | Kötés típusa | ||||||||
| D | T | W | X | H | Bakelit | Kerámia | Fém | Hibrid | Galván |
| 75 | 10/15 | 6/10 | 2/3 | * | • | • | |||
| 100 | 10/15 | 6/10 | 2/3 | * | • | • | |||
| 125 | 10/15 | 6/10 | 2/3 | * | • | • | |||
| 150 | 10/15 | 6/10 | 2/3 | * | • | • | |||
| 175 | 10/15 | 10/15 | 2/3 | * | • | • | |||
| 200 | 10/15 | 10/15 | 2/3 | * | • | • | |||
* A "*"-gal jelölt mezők egyedi igények alapján, előzetes egyeztetés során kerülnek meghatározásra.
Szabványos rétegvastagságok (X): 2mm / 3mm.
A vágósebesség a szerszámok egyéb tulajdonságainak figyelembevételével 20m/s és 100m/s között lehetséges.
A fenti táblázatban szereplő értékek a gyártó partnereink ajánlott és jellemző méretei, egyedi igények esetén azoktól való eltérésre van lehetőség.
Az egyes anyagminőségek hatékony megmunkálásához kérje technológiai tanácsadóink vagy műszaki értékesítőink ajánlatát.
